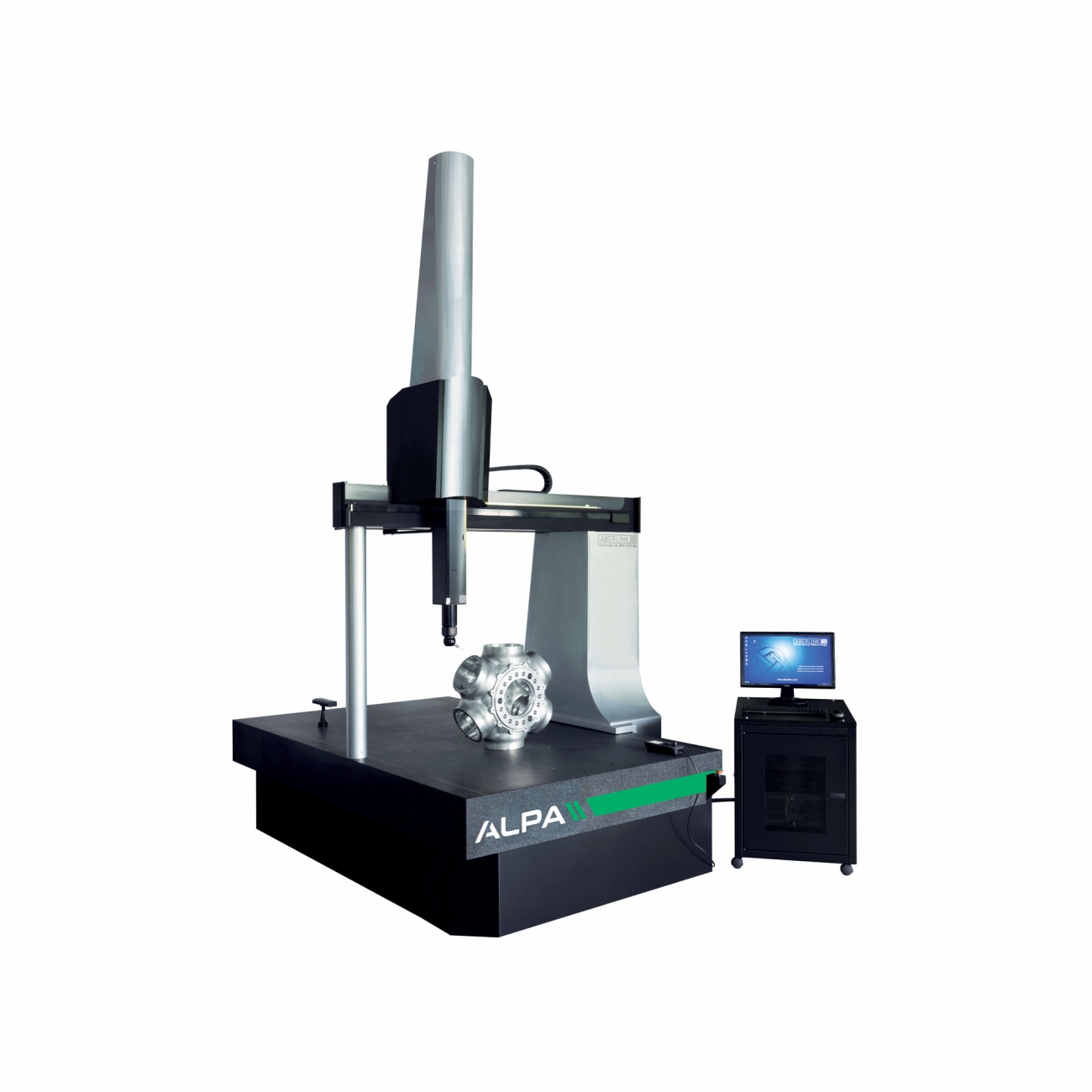

Macchina di misura 3D automatica Azimuth ALPA
Caratteristiche- Accuratezza µm TP8 (2.9 + 0.4L/100)
- Accuratezza µm TP20 (2.9 + 0.4L/100)
- Accuratezza µm TP200 (2.8 + 0.4L/100)
- Accuratezza µm SP25M (2.6 + 0.4L/100)
- Risoluzione righe µm 0.1
- Temperatura Ottimale °C 18-22
- Temperatura d’esercizio °C 5-45
- Piano d’appoggio in granito
- Capacità di Carico kg 1500 (standard), kg 6000 (opzionale)
- Velocità max di spostamento mm/sec 600
- Accelerazione mm/sec² 600
- Aria Compressa 7 bar (100 psi) – 100 l/min (3.53 cfm)
- Movimento Motori Brushless e cinghie in Kevlar
Descrizione
Le macchine di misura di grandi dimensioni Alpa Azimuth sono progettate e costruite con un’attenzione particolare alla struttura e ai materiali che le compongono
La struttura in alluminio aeronautico a nido d’ape del ponte, garantisce al contempo resistenza, peso ridotto e rigidità rendendo la macchina precisa, veloce e ad elevate prestazioni
L’innovativo sistema di movimento permette spostamento e misurazioni precise fino a 3 metri
Fornibile con differenti configurazioni testa/sonda
Funzioni
- Precisione µm*: (2.9 + 0.4 L/100) TP8 (2.9 + 0.4 L/100) TP20 (2.8 + 0.4 L/100) TP200 (2.6 + 0.4 L/100) SP25M
- Risoluzione righe: 0.1 µm
- Temperatura ottimale: 18 - 22 °C
- Temperatura esercizio: 5 - 45 °C
- Capacità di carico: 1500 kg standard - a richiesta fino a 6000 kg
- Velocità max spostamento: 650 mm/sec
- Accelerazione: 850 mm/sec²
- Consumo d'aria: 50 l/min (1.8 cfm)
- Pressione aria: 5 bar (72 psi)
- Movimento: Motori brushless + cinghie in kevlar
Disegni
Variazioni
Codice
Dimensioni X - Y - Z mm
Corsa asse X - Y - Z mm
LA170200
Dimensioni X - Y - Z mm
1940 x 3000 x 3595
Corsa asse X - Y - Z mm
LA170300
Dimensioni X - Y - Z mm
1940 x 4000 x 3595
Corsa asse X - Y - Z mm
