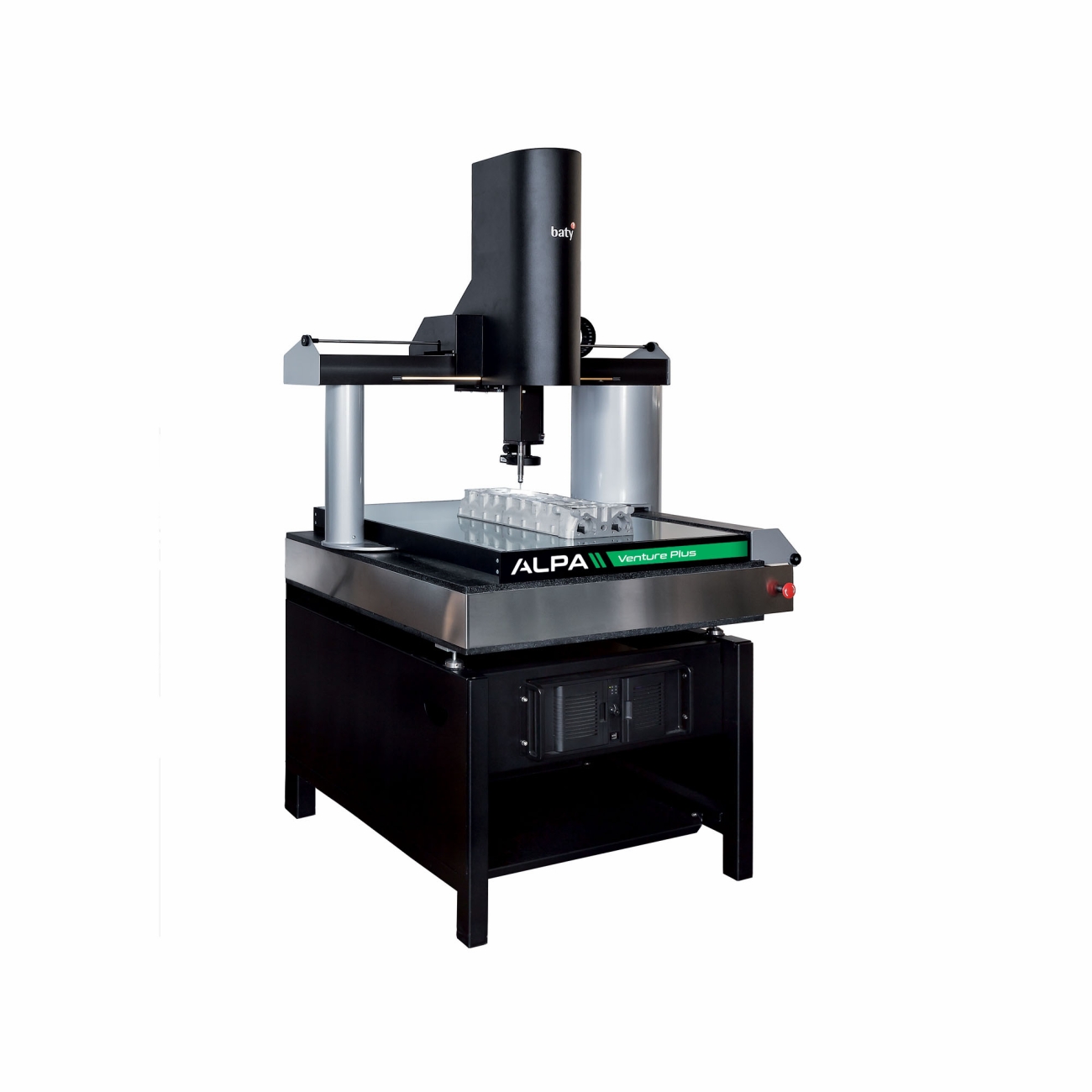

Macchina ottica 3D automatica Venture Plus ALPA
Caratteristiche- Accuratezza µm (2.4 + L/100)
- Risoluzione righe µm 0.1
- Zoom Lenti 6:5:1 in 6 passi (da 35x a 200x ottici)
- FOV (Field od View) mm da 2 a 10
- Camera Pixel 2048 x 1590, Colour USB2 con chip 8 x 9 & dynamic latch
- Temperatura ottimale °C 18 – 22
- Temperatura di esercizio °C 5 – 40
- carico massimo kg 75
- Velocità spostamento mm/sec 350
- Accelerazione mm/sec² 250
- Aria Compressa 5 bar (72 psi) – 50 l/min (1.8 cfm)
- Movimento Motori Brushless su guida ad asta in acciaio
Descrizione
Macchina di misura ottica con telecamera digitale integrata ad alta risoluzione e tastatore per misure a contatto
La struttura del ponte in alluminio permette bassa inerzia e movimenti veloci
Il sistema di scorrimento con cuscinetti d’aria diminuisce drasticamente eventuali errori di misura
Il software Fusion compensa automaticamente la variazione delle condizioni ambientali
La doppia funzionalità ottica con camera e a contatto con tastatore permette di misurare tutti i particolari anche su componenti difficili da ispezionare
Grazie al sistema “Change rack” (opzionale) è possibile sostituire velocemente i tastatori e gli stili in base alla tipologia di ispezione da effettuare
Funzioni
- Software di Misurazione 3D FUSION per l'ispezionde delle caratteristiche con sonda a contatto
- LA230CONCNC: Controller basato su Windows©
- LA136DM22: Doppio Monitor 22"
- Testa con luci a LED bianchi segmentati, completamente programmabile e controllata da software, illuminazione diascopica e attraverso la lente (TTL)
- LA943TP8: Sistema con sonda TP8 Renishaw
- LA932D4L20: Kit Stili M2 (Ø2 – L=20mm, Ø 2.5 – L=10 mm, centro stella 5 vie)
- LA172JOYTOUCH: Joystick Deva touchscreen
- Garanzia completa di 12 mesi su ricambi e manodopera
- Aggiornamenti Software gratuiti, nessun contratto di assistenza
Disegni
Variazioni
Codice
Dimensioni X - Y - Z mm
Dimensioni X - Y - Y² - Z mm
Campo di misura mm
LA120640A
Dimensioni X - Y - Z mm
1140 x 1030 x 1880
Dimensioni X - Y - Y² - Z mm
Campo di misura mm
640 x 600 x 250
LA120640B
Dimensioni X - Y - Z mm
1140 x 1330 x 1880
Dimensioni X - Y - Y² - Z mm
Campo di misura mm
640 x 900 x 250
