Proiettore di profili orizzontale ALPA LA030

Caratteristiche
  • Schermo da 400 mm
  • Alta precisione nelle misure “non-contact”
  • Ispezioni con ampio range di misura (300 mm x 150 mm)
  • Sistema di illuminazione configurabile

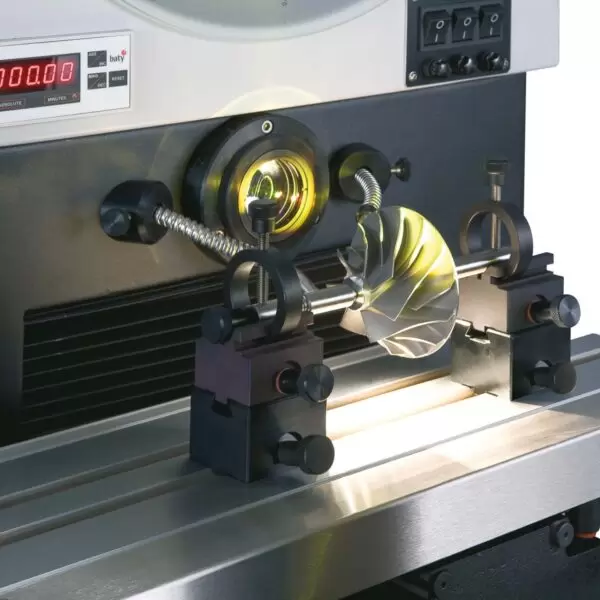

  • Ideale per l’ispezione di particolari lavorati come viteria, pezzi torniti e minuteria metallica
Descrizione

VISUALIZZATORE FT2-E

  • Completo di un monitor touch screen, un sensore ottico permette l’acquisizione automatica dei punti al passaggio tra luce ed ombra delle immagini proiettate sullo schermo del proiettore. Disponibili molte funzionalità: stampa di report numerici e grafici, controllo statistiche di processo, importazione ed esportazione dati in formato dxf o txt.
  • Proprietà

    • Campo di misura: 300 x 150
    • Piano di lavoro: 480 x 127
    • Schermo girevole: 400
    • Immagine: Raddrizzata, rovesciata da destra a sinistra
    • Carico max.: 15
    • Spostamento: Motorizzato opzionale
    • Risoluzione righe: 0,0005
    • Illuminazione: Diascopica (profilo): Led 24vDC, 20W, 500mA con filtro verde Episcopica (superficie): 12V, 100W alogena con guide in fibra ottica
    • Errore ingrandimento max.: Profilo 0,05% Superficie 0,1%
    • Regolazione fascio luce: ± 7°
    • Distanza focale: 60 mm
    • Spostamento asse X: Manuale con traslazione rapida e regolazione fine
    • Spostamento asse Y: Manuale con manovella e spostamento di 1,4mm/giro
    • Obiettivi/Lenti ingrandimento: x10, x20, x50, x100
    • MPE: 2,5 + 300 (L) / 80 = 6,25 μm
    • Peso macchina: 133
    • Peso / Dimensioni imballo: 177 Kg / 1210 x 820 x 1470 mm

    Disegni
    Variazioni
    Codice
    Descrizione
    LA030FT
    Descrizione
    Proiettore orizzontale schermo ø 400mm con visualizzatore FT2-E
    120
