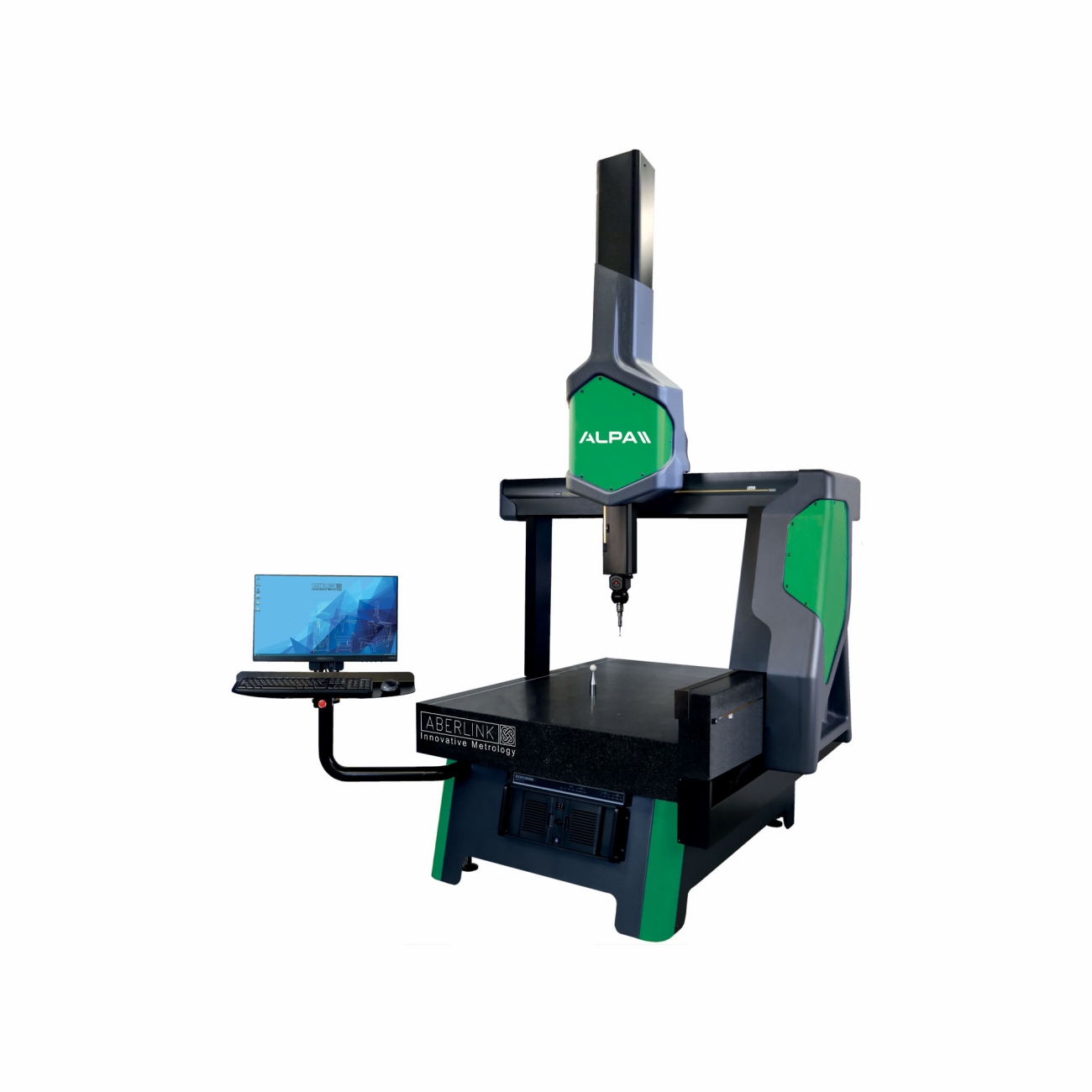

Macchina di misura 3D automatica Halo ALPA
Caratteristiche- Precisione µm TP20 (2,1 + 0,4 L/100)
- Precisione µm TP200 (2,0 + 0,4 L/100)
- Precisione µm SP25M (1,8 + 0,4 L/100)
- Risoluzione righe µm 0,1
- Temperatura di esercizio °C 5 – 45
- Velocità max spostamento mm/s 1000
- Accelerazione mm/s² 1000
- Consumo d’aria l/min – (cfm) 100 – (3,53)
- Pressione bar – (psi) 7 – (100)
- Capacità di carico kg 1000
- Movimento Trasmissione in cinghia e motore Brushless
Descrizione
Le macchine a coordinate Alpa Halo mantengono la stessa struttura e volume utile del modello a motori lineari
Il Sistema di trasmissione con motori brushless e cinghie in kevlar maggiorate per un movimento fluido e scorrevole consentono un ingombro totale più compatto e ridotto
Precisione migliore di 1,8 micron
Cuscinetti ad aria senza attrito
Mappatura laser per migliore accuratezza
Fornibile con differenti configurazioni testa/sonda
Piano in granito
Funzioni
- LA2623DCNC: Software di Misurazione 3D Aberlink per l'ispezione delle caratteristiche con sonda a contatto
- LA230CONCNC: Controller basato su Windows©
- LA136DM27: Doppio monitor 27"
- LA172JOYSTD: Joystick Deva Magnetico per modelli (LA1611000HA e LA1611600HA)
- LA172JOYTOUCH: Joystick Deva Touchscreen per modelli (LA1611200HA e LA1612000HA)
- LA901TP20SF: Sistema con sonda TP20 Renishaw
- LA931D1L20: Stilo Ø1 – L = 20 mm
- LA930D2L20: Stilo Ø2 – L = 20 mm
- LA932D4L20: Stili Ø4 - L = 20 mm
- LA933D3L20: Prolunga M2 L = 20 mm
- LA938STELLAM3: Stella Fissa Ø2 Span 30 mm
- LA128BALLM6: Sfera di Qualifica in ceramica Ø19.050 mm (attacco M6)
- Garanzia completa di 12 mesi su ricambi e manodopera
- Aggiornamenti Software gratuiti, nessun contratto di assistenza

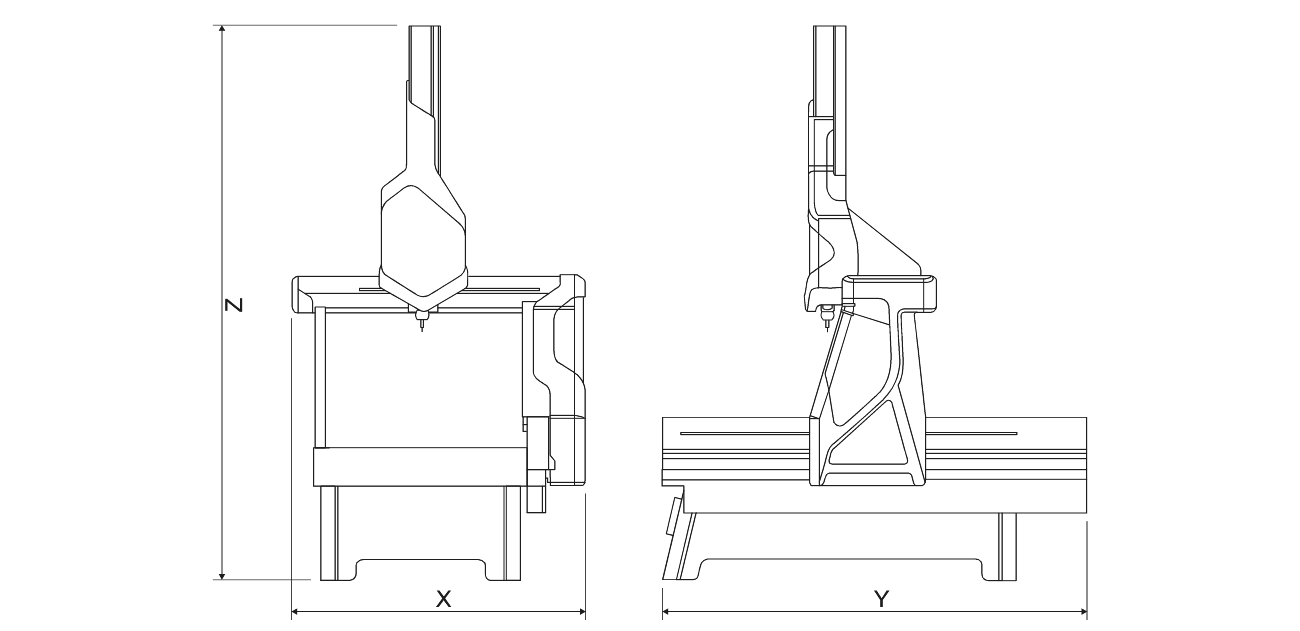

Disegni
Variazioni
Codice
Dimensioni X - Y - Z mm
Corsa asse X - Y - Z mm
Precisione µm
Risoluzione righe µm
Temperatura di esercizio °C
Temperatura ottimale °C
Accelerazione mm/s²
Consumo d'aria l/min - (cfm)
Pressione bar - (psi)
Capacità di carico kg
Movimento
LA1611000HA
Dimensioni X - Y - Z mm
1403 x 1530 x 2503
Corsa asse X - Y - Z mm
800 x 1000 x 600
Precisione µm
(2,1 + 0,4 L/100) TP20 (2,0 + 0,4 L/100) TP200 (1,8 + 0,4 L/100) SP25M
Risoluzione righe µm
0,1
Temperatura di esercizio °C
5 - 45
Temperatura ottimale °C
18 - 22
Accelerazione mm/s²
1020
Consumo d'aria l/min - (cfm)
100 - (3.53)
Pressione bar - (psi)
7 - (100)
Capacità di carico kg
1000
Movimento
Trasmissione a cinghia
LA1611200HA
Dimensioni X - Y - Z mm
1603 x 1830 x 2987
Corsa asse X - Y - Z mm
1000 x 1200 x 800
Precisione µm
(2,1 + 0,4 L/100) TP20 (2,0 + 0,4 L/100) TP200 (1,8 + 0,4 L/100) SP25M
Risoluzione righe µm
0,1
Temperatura di esercizio °C
5 - 45
Temperatura ottimale °C
18 - 22
Accelerazione mm/s²
1020
Consumo d'aria l/min - (cfm)
100 - (3.53)
Pressione bar - (psi)
7 - (100)
Capacità di carico kg
1000
Movimento
Trasmissione a cinghia
LA1611600HA
Dimensioni X - Y - Z mm
1403 x 2130 x 2503
Corsa asse X - Y - Z mm
800 x 1600 x 600
Precisione µm
(2,1 + 0,4 L/100) TP20 (2,0 + 0,4 L/100) TP200 (1,8 + 0,4 L/100) SP25M
Risoluzione righe µm
0,1
Temperatura di esercizio °C
5 - 45
Temperatura ottimale °C
18 - 22
Accelerazione mm/s²
1020
Consumo d'aria l/min - (cfm)
100 - (3.53)
Pressione bar - (psi)
7 - (100)
Capacità di carico kg
1000
Movimento
Trasmissione a cinghia
LA1612000HA
Dimensioni X - Y - Z mm
1603 x 2630 x 3037
Corsa asse X - Y - Z mm
1000 x 2000 x 800
Precisione µm
(2,1 + 0,4 L/100) TP20 (2,0 + 0,4 L/100) TP200 (1,8 + 0,4 L/100) SP25M
Risoluzione righe µm
0,1
Temperatura di esercizio °C
5 - 45
Temperatura ottimale °C
18 - 22
Accelerazione mm/s²
1020
Consumo d'aria l/min - (cfm)
100 - (3.53)
Pressione bar - (psi)
7 - (100)
Capacità di carico kg
1000
Movimento
Trasmissione a cinghia
