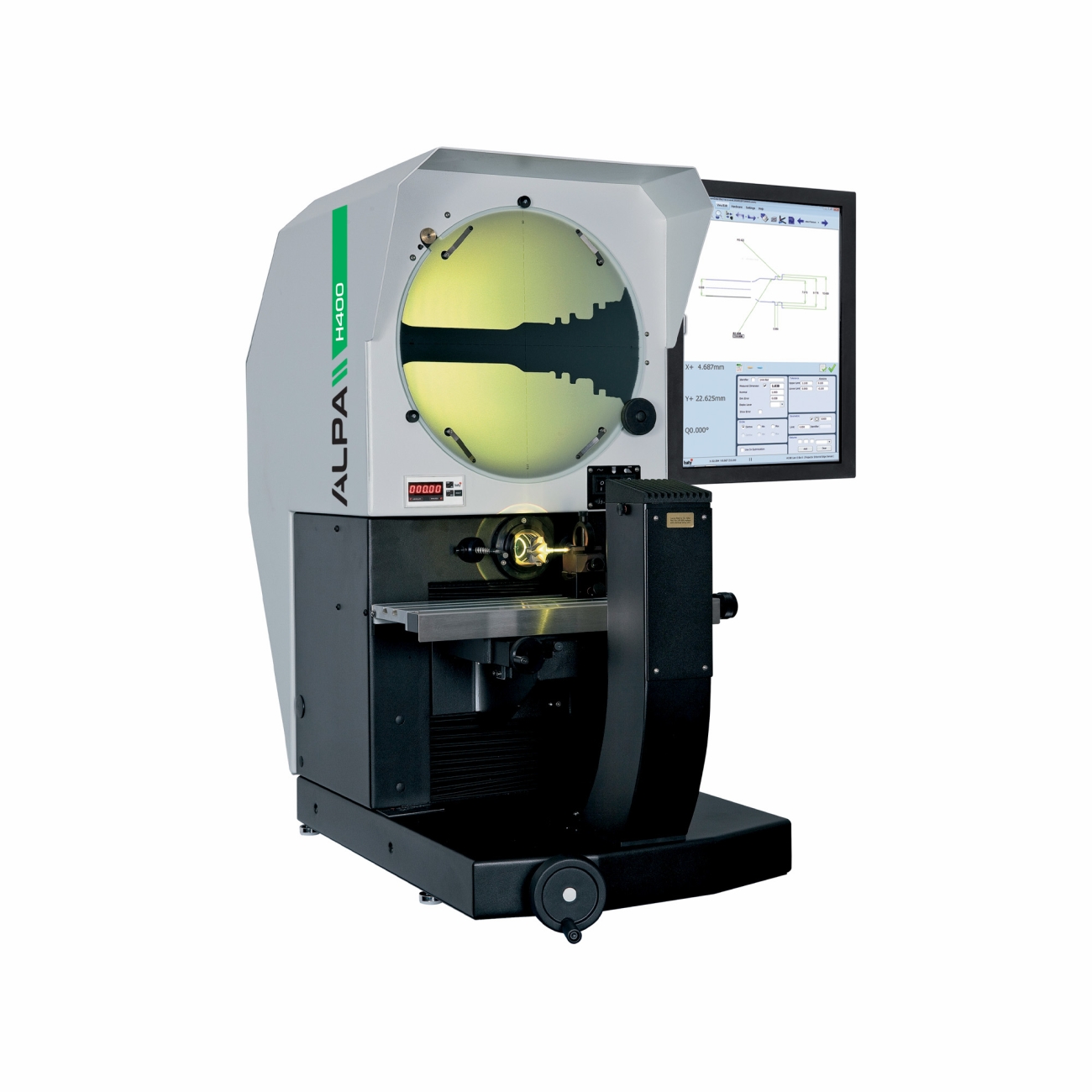

Proiettore di profili orizzontale H400 ALPA

Proiettore di profili orizzontale H400 ALPA

Categoria: COD: LA030
Caratteristiche
  • Campo di misura mm 300 x 150
  • Piano di lavoro mm 480 x 127
  • Schermo girevole mm 400
  • Immagine raddrizzata, rovesciata da destra a sinistra
  • Carico massimo kg 15
  • Spostamento motorizzato (opzionale)
  • Risoluzione righe mm 0,0005
  • Illuminazione discopica (profilo): led 24vDC, 20W, 500mA con filtro, episcopica (superficie): 12V 100W alogena con guide in fibra ottica
  • Errore ingrandimento max. profilo 0,05%, superficie 0,1%
  • Regolazione fascio luce ± 7%
  • distanza focale mm 60
  • Spostamento asse X manuale con traslazione rapida e regolazione fine
  • Spostamento asse Y manuale con manovella e spostamento 1,4 mm/giro
  • MPE 2,5 + 300 (L) / 80 = µm 6,25
Richiedi informazioni
Descrizione

Alta precisione nelle misure “non-contact”. Ispezioni con ampio range di misura. Sistema di illuminazione configurabile. Ideale per l’ispezione di particolari lavorati come viteria, pezzi torniti e minuteria metallica.

Funzioni

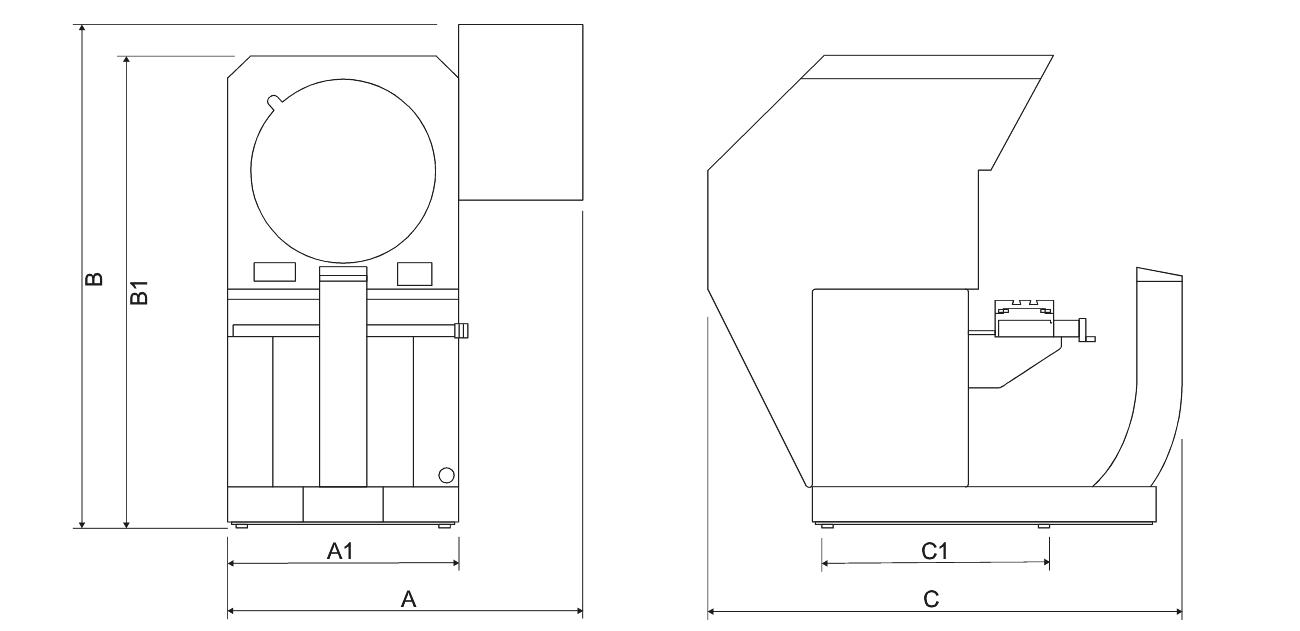

Disegni
Variazioni
Codice
A mm
A1 mm
B mm
B1 mm
C mm
C1 mm
LA030FT
A mm
868
A1 mm
510
B mm
1070
B1 mm
1056
C mm
1094
C1 mm
546
120
